FastyLLAP10105
АМТ3 Анкер-болт (оцинкованная сталь) 10х105
АМТ3 оцинкованная сталь M10×105, t_fix 25 мм
- Артикул
- LLAP10105
- Диаметр и длина, мм.
- 10х105
- Резьба
- M10
- Диаметр отверстия d₀, мм
- 10
97 ₽
Решение Fasty
Анкеры Fasty для бетона и металлоконструкций
Клиновые, высоконагруженные, забивные и универсальные анкеры Fasty для колонн, балок, кронштейнов, лестниц и оборудования.
- Типы
- клиновые, высоконагруженные, забивные, универсальные
- Основание
- бетон с параметрами, заданными расчётом
- Обязательные данные
- нагрузка, край, шаг, глубина и tfix
Механические анкеры Fasty для бетона
Подборка показывает разные принципы крепления. Несущую способность, диаметр отверстия, глубину установки, краевые расстояния и момент затяжки берут из документации конкретного анкера.
FastyAMTSZS12100

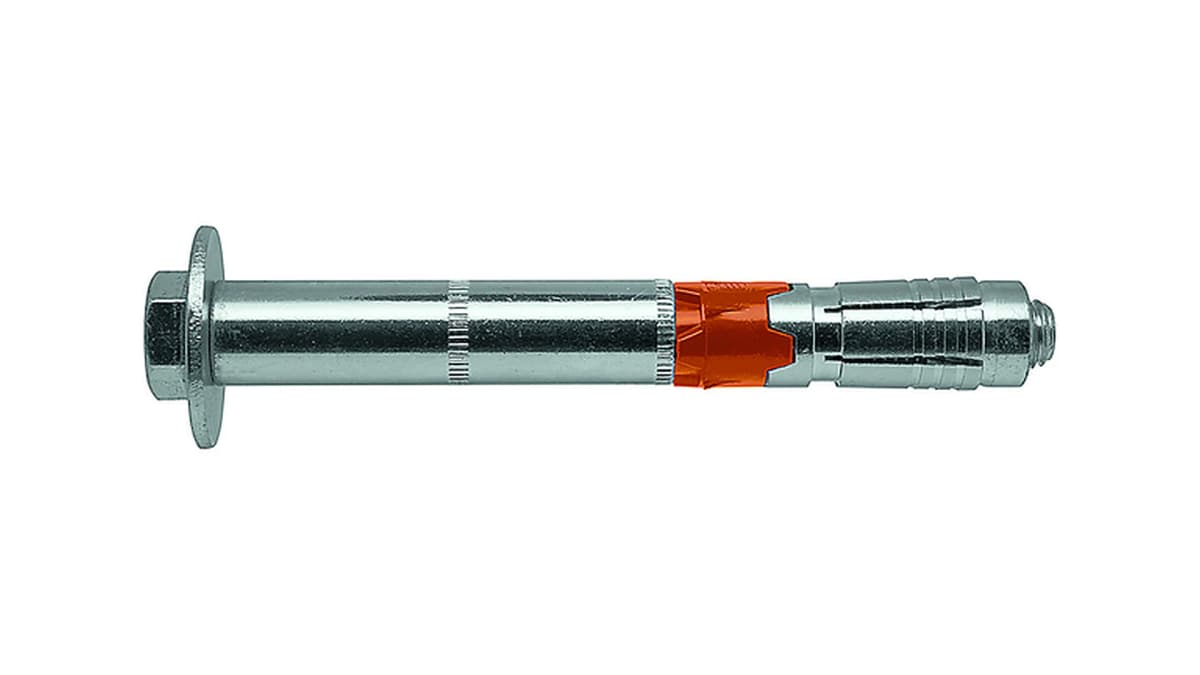

AMT SZ-S Высоконагрузочный анкер (болт, оцинкованная сталь) 12х100
AMT SZ-S M8, Ø12×100, t_fix 25 мм
- Артикул
- AMTSZS12100
- Диаметр и длина, мм.
- 12х100
- Резьба
- M8
- Диаметр отверстия d₀, мм
- 12
333,22 ₽
Fasty13206100AMF

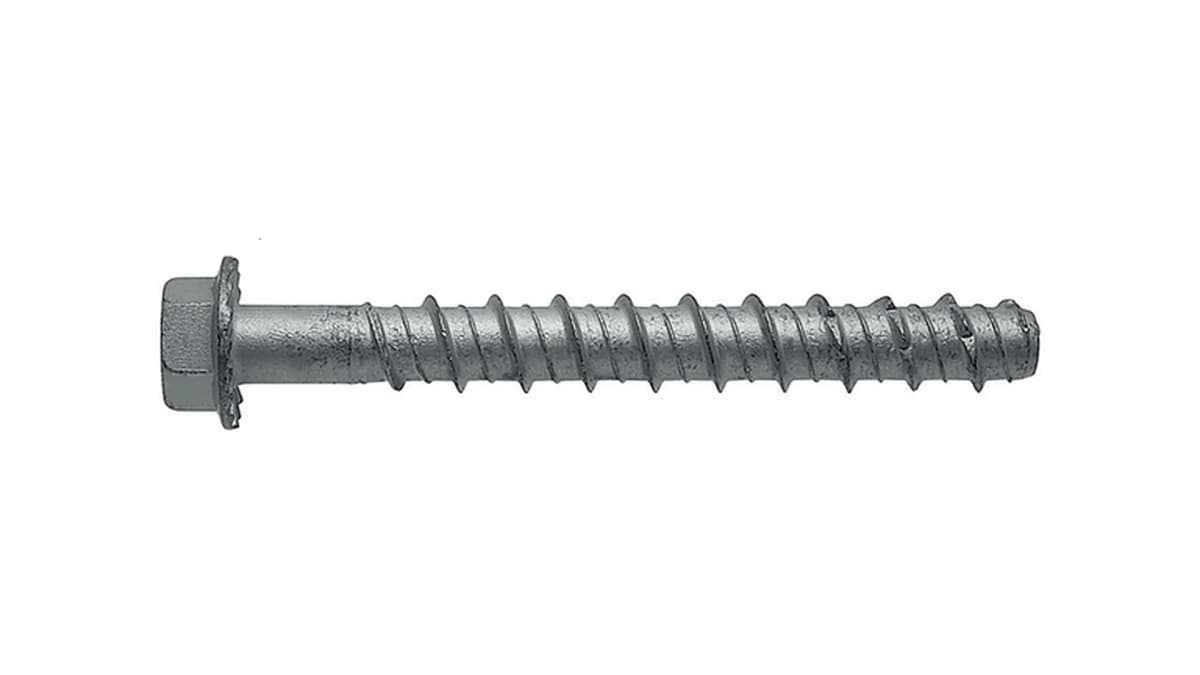

MUA Самонарезающий анкер-винт (Delta MKS) 6х100
Анкер-винт MUA D.MKS 6х100 мм, самонар., оцинк.
- Артикул
- 13206100AMF
- Диаметр и длина, мм.
- 6х100
- Упаковка, шт.
- 100
- Материал
- Пружинная сталь
54,32 ₽
Fasty671190

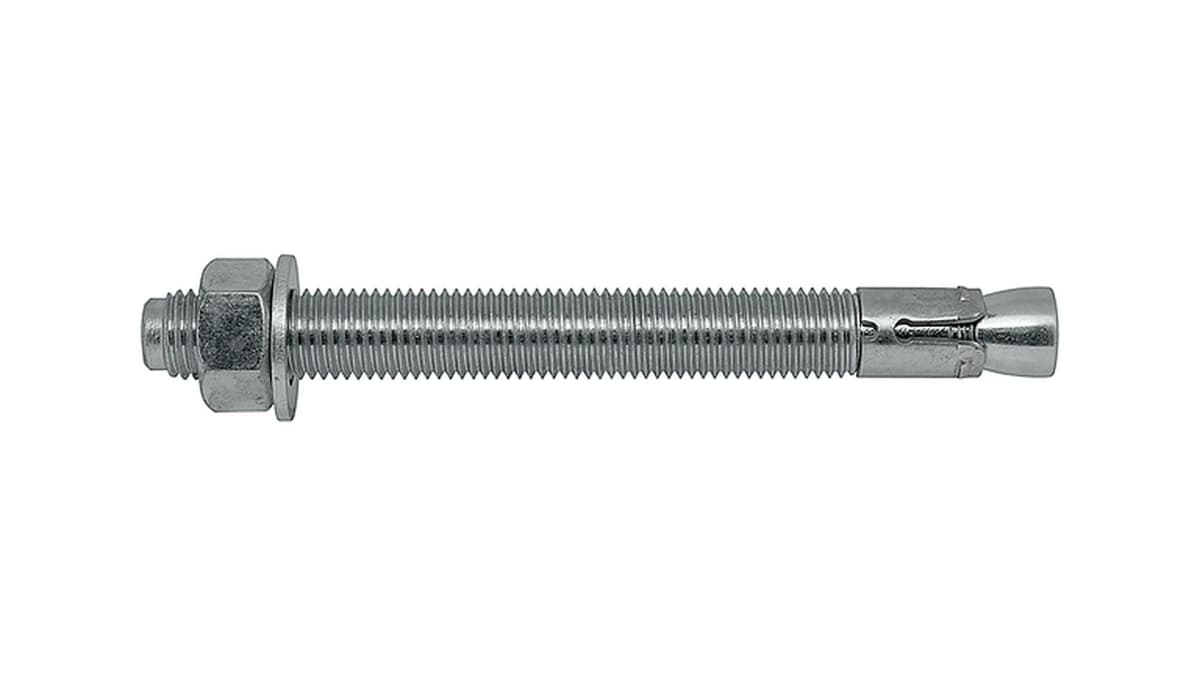

АМZ Анкер-болт (оцинкованная сталь) 24х190
Анкер-болт АМZ 24х190 мм, оцинк. сталь.
- Артикул
- 671190
- Диаметр и длина, мм.
- 24х190
- Упаковка, шт.
- 5
3 534,03 ₽
FastyLLAP10115
АМТ3 Анкер-болт (оцинкованная сталь) 10х115
АМТ3 оцинкованная сталь M10×115, t_fix 35 мм
- Артикул
- LLAP10115
- Диаметр и длина, мм.
- 10х115
- Резьба
- M10
- Диаметр отверстия d₀, мм
- 10
98,59 ₽
FastyAMTSZS12120
AMT SZ-S Высоконагрузочный анкер (болт, оцинкованная сталь) 12х120
AMT SZ-S M8, Ø12×120, t_fix 45 мм
- Артикул
- AMTSZS12120
- Диаметр и длина, мм.
- 12х120
- Резьба
- M8
- Диаметр отверстия d₀, мм
- 12
362,55 ₽
Fasty1320660AMF
MUA Самонарезающий анкер-винт (Delta MKS) 6х60
Анкер-винт MUA D.MKS 6х60 мм, самонар., оцинк.
- Артикул
- 1320660AMF
- Диаметр и длина, мм.
- 6х60
- Упаковка, шт.
- 100
- Материал
- Пружинная сталь
36,61 ₽
Fasty671220
АМZ Анкер-болт (оцинкованная сталь) 24х220
Анкер-болт АМZ 24х220 мм, оцинк. сталь.
- Артикул
- 671220
- Диаметр и длина, мм.
- 24х220
- Упаковка, шт.
- 5
3 727,61 ₽
FastyLLAP10135
АМТ3 Анкер-болт (оцинкованная сталь) 10х135
АМТ3 оцинкованная сталь M10×135, t_fix 55 мм
- Артикул
- LLAP10135
- Диаметр и длина, мм.
- 10х135
- Резьба
- M10
- Диаметр отверстия d₀, мм
- 10
101,56 ₽
FastyAMTSZS16120
AMT SZ-S Высоконагрузочный анкер (болт, оцинкованная сталь) 16х120
AMT SZ-S M10, Ø16×120, t_fix 35 мм
- Артикул
- AMTSZS16120
- Диаметр и длина, мм.
- 16х120
- Резьба
- M10
- Диаметр отверстия d₀, мм
- 16
571,12 ₽
Fasty1320680AMF
MUA Самонарезающий анкер-винт (Delta MKS) 6х80
Анкер-винт MUA D.MKS 6х80 мм, самонар., оцинк.
- Артикул
- 1320680AMF
- Диаметр и длина, мм.
- 6х80
- Упаковка, шт.
- 100
- Материал
- Пружинная сталь
46,12 ₽
Fasty671235
АМZ Анкер-болт (оцинкованная сталь) 24х235
Анкер-болт АМZ 24х235 мм, оцинк. сталь.
- Артикул
- 671235
- Диаметр и длина, мм.
- 24х235
- Упаковка, шт.
- 5
4 107,43 ₽
Сначала расчёт узла, затем артикул
Механический анкер выбирают не только по резьбе и общей длине. Для узла важны состояние бетона, направление усилия, расстояние до края и соседних анкеров, толщина закрепляемой детали и требуемая глубина посадки. Эти параметры определяют допустимое исполнение и размер.
Техлист AMT3 содержит отдельные расчётные нагрузки на вырыв и срез для сжатой и растянутой зон бетона B25. Значения меняются от M8 до M24 и между AMT3, AMT3-sh и AMT3-A4. Поэтому максимальную цифру из общей таблицы нельзя переносить на любой анкер серии.
- расчётные растягивающие и поперечные усилия;
- класс, состояние и толщина бетонного основания;
- диаметр бура и глубина отверстия h1;
- полезная длина крепления tfix;
- монтажный момент Tinst для выбранного диаметра.
Предварительный и сквозной монтаж
В техническом листе AMT3 заявлены предварительный и сквозной способы монтажа. При сквозной установке отверстие выполняют через закрепляемую деталь, но её толщина должна укладываться в полезную длину конкретного артикула. Общая длина анкера сама по себе этого не подтверждает.
После бурения отверстие очищают по инструкции, устанавливают анкер на заданную глубину и затягивают гайку требуемым моментом. Недотяжка не обеспечивает расчётное расклинивание, а произвольное превышение момента может повредить основание или крепёж.
Когда нужен другой принцип крепления
У края, при малом шаге, в кладке или когда распорное усилие нежелательно, сравнивают химическую анкеровку. Забивной анкер удобен для внутренней резьбы, а универсальный анкер-винт решает другие монтажные задачи. Замена выполняется расчётом, а не только совпадением диаметра резьбы.
