Fasty01160003210AM
Заклёпка вытяжная FASTY АЛ/АЛ 3,2х10 стандартный бортик
Ал/Ал, стандартный бортик, ∅3,2×10,0 мм
- Артикул
- 01160003210AM
- Длина гильзы L
- 10,0 мм
- Производитель
- Fasty
- Толщина пакета материалов E
- 5,5 - 7,0 мм
1,95 ₽
Решение Fasty
Вытяжные заклёпки Fasty
Вытяжные заклёпки Fasty из алюминия, стали, нержавеющей стали и меди для одностороннего соединения листовых деталей.
- Монтаж
- односторонний доступ к соединению
- Материалы
- алюминий, сталь, нержавеющая сталь, медь
- Главный размер
- суммарная толщина пакета и диапазон захвата
Вытяжные заклёпки Fasty по сочетанию материалов
Материал гильзы и стержня, диаметр, длина и диапазон захвата выбираются вместе. Карточки не заменяют расчёт соединения на растяжение, срез, вибрацию и коррозию.
Fasty01010002410AM

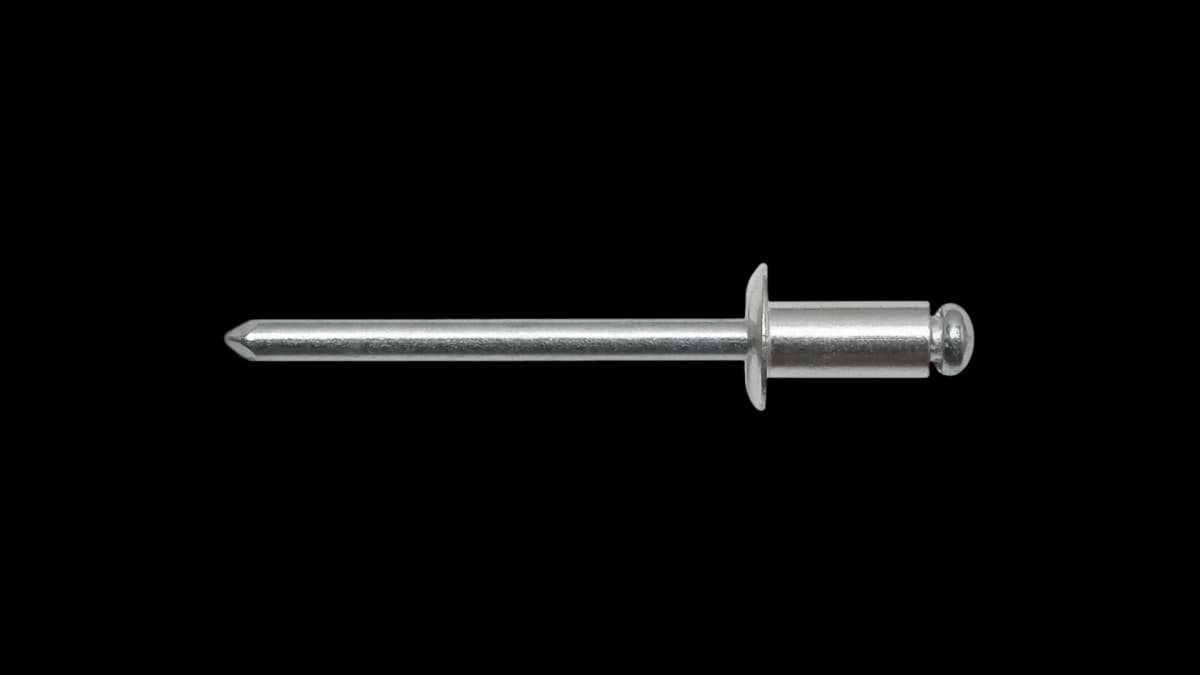

Заклёпка вытяжная FASTY АЛ/СТ 2,4х10 стандартный бортик
Ал/Ст, стандартный бортик, ∅2,4×10,0 мм
- Артикул
- 01010002410AM
- Длина гильзы L
- 10,0 мм
- Производитель
- Fasty
- Толщина пакета материалов E
- 6,0 - 8,0 мм
1,53 ₽
Fasty01019003210AM

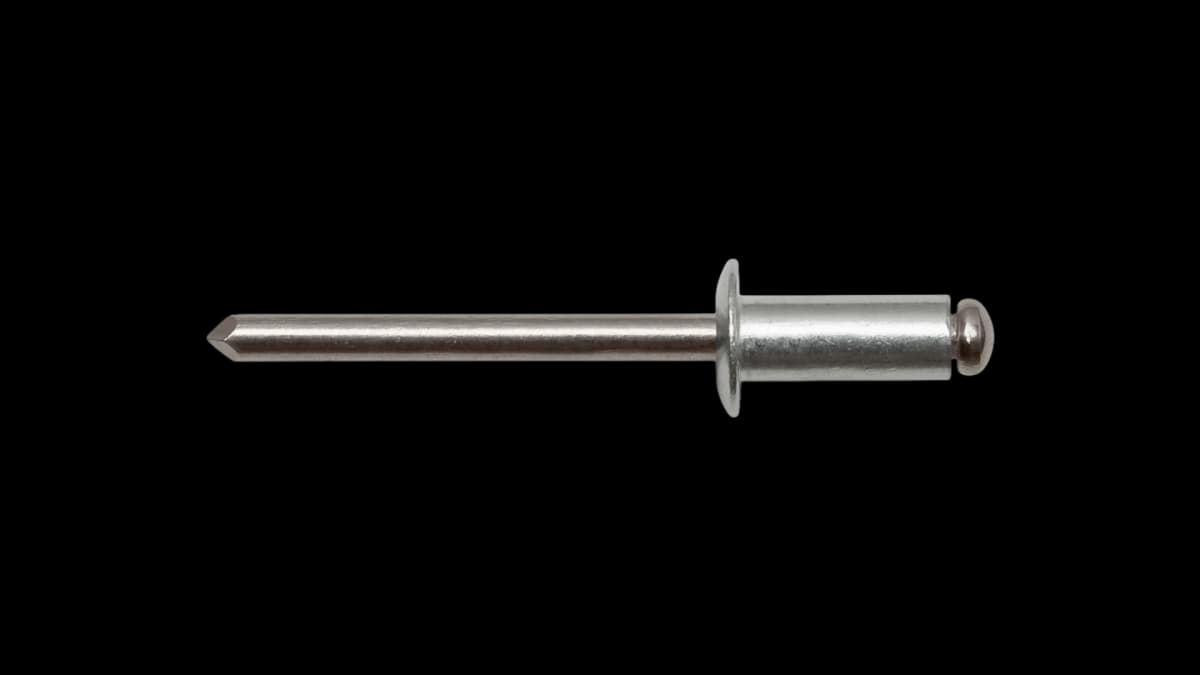

Заклёпка вытяжная FASTY АЛ/НЕРЖ 3,2х10 стандартный бортик
Ал/НЕРЖ, стандартный бортик, ∅3,2×10,0 мм
- Артикул
- 01019003210AM
- Упаковка, шт.
- 1000
- Разрушающая нагрузка на срез V
- 0,75 кН
- Разрушающая нагрузка на растяжение N
- 1,10 кН
3,45 ₽
Fasty01220003210AM
Заклёпка вытяжная FASTY СТ/СТ 3,2х10 потайной бортик 120°
Ст/Ст, потайной 120° бортик, ∅3,2×10,0 мм
- Артикул
- 01220003210AM
- Длина гильзы L
- 10,0 мм
- Производитель
- Fasty
- Толщина пакета материалов E
- 5,5 - 7,0 мм
1,93 ₽
Fasty01250003010AM
Заклёпка вытяжная FASTY МЕДЬ/СТ 3х10 стандартный бортик
Медь/Ст, стандартный бортик, ∅3,0×10,0 мм
- Артикул
- 01250003010AM
- Длина гильзы L
- 10,0 мм
- Производитель
- Fasty
- Толщина пакета материалов E
- 5,5 - 7,0 мм
5,42 ₽
Fasty01260002408AM

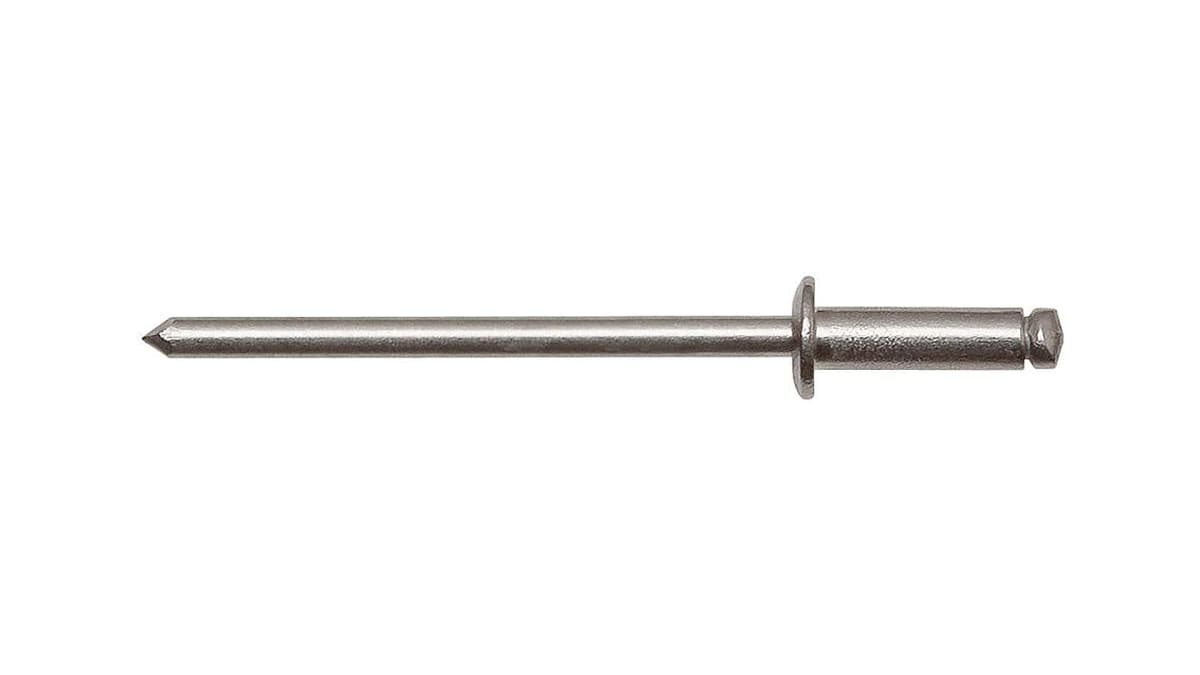

Заклёпка вытяжная FASTY НЕРЖ/НЕРЖ 2,4х8 стандартный бортик
НЕРЖ/НЕРЖ, стандартный бортик, ∅2,4×8,0 мм
- Артикул
- 01260002408AM
- Длина гильзы L
- 8,0 мм
- Производитель
- Fasty
- Толщина пакета материалов E
- 5,0 - 6,5 мм
2,23 ₽
Fasty01160003206AM
Заклёпка вытяжная FASTY АЛ/АЛ 3,2х6 стандартный бортик
Ал/Ал, стандартный бортик, ∅3,2×6,0 мм
- Артикул
- 01160003206AM
- Длина гильзы L
- 6,0 мм
- Производитель
- Fasty
- Толщина пакета материалов E
- 1,5 - 3,5 мм
1,81 ₽
Fasty01010002404AM
Заклёпка вытяжная FASTY АЛ/СТ 2,4х4 стандартный бортик
Ал/Ст, стандартный бортик, ∅2,4×4,0 мм
- Артикул
- 01010002404AM
- Длина гильзы L
- 4,0 мм
- Производитель
- Fasty
- Толщина пакета материалов E
- 0,5 - 2,0 мм
1,09 ₽
Fasty01019003206AM
Заклёпка вытяжная FASTY АЛ/НЕРЖ 3,2х6 стандартный бортик
Ал/НЕРЖ, стандартный бортик, ∅3,2×6,0 мм
- Артикул
- 01019003206AM
- Диаметр гильзы d1
- 3,2 мм
- Диаметр и толщина бортика d2 × K1
- 6,5 x 0,8 мм
- Диаметр сверла
- 3,3 мм
4,83 ₽
Fasty01210003210AM

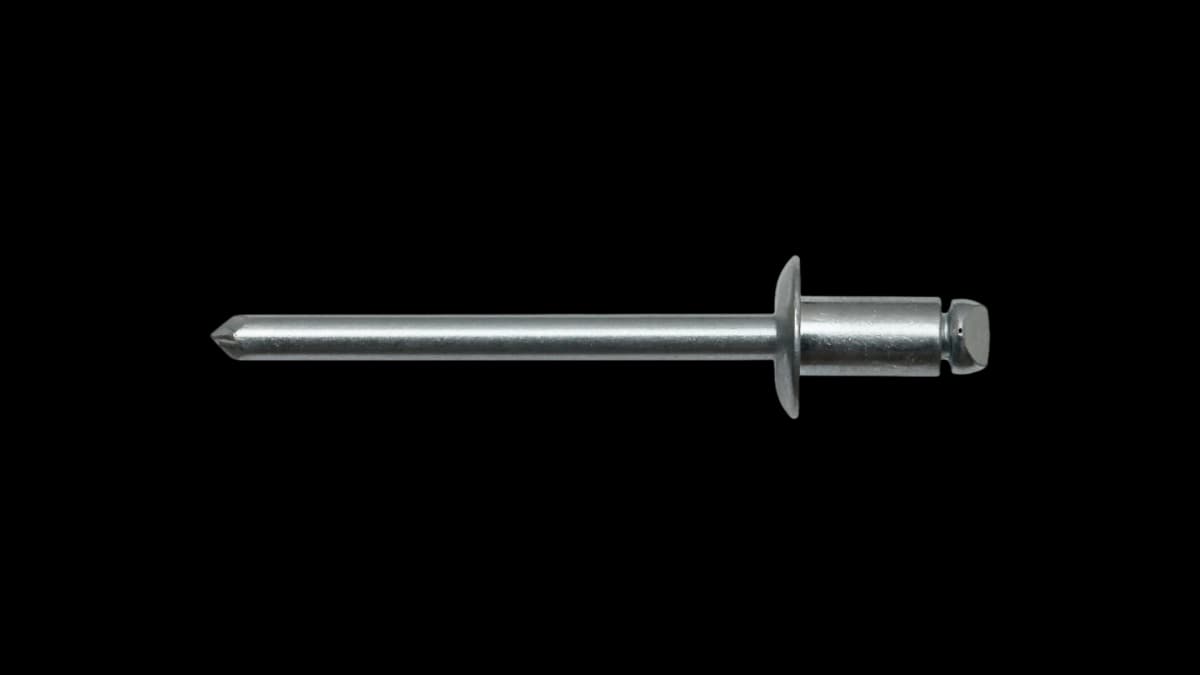

Заклёпка вытяжная FASTY СТ/СТ 3,2х10 стандартный бортик
Ст/Ст, стандартный бортик, ∅3,2×10,0 мм
- Артикул
- 01210003210AM
- Длина гильзы L
- 10,0 мм
- Производитель
- Fasty
- Толщина пакета материалов E
- 5,0 - 6,5 мм
1,93 ₽
Fasty01250003012AM
Заклёпка вытяжная FASTY МЕДЬ/СТ 3х12 стандартный бортик
Медь/Ст, стандартный бортик, ∅3,0×12,0 мм
- Артикул
- 01250003012AM
- Длина гильзы L
- 12,0 мм
- Производитель
- Fasty
- Толщина пакета материалов E
- 7,0 - 9,0 мм
5,63 ₽
Fasty01260003210AM
Заклёпка вытяжная FASTY НЕРЖ/НЕРЖ 3,2х10 стандартный бортик
НЕРЖ/НЕРЖ, стандартный бортик, ∅3,2×10,0 мм
- Артикул
- 01260003210AM
- Длина гильзы L
- 10,0 мм
- Производитель
- Fasty
- Толщина пакета материалов E
- 5,0 - 6,5 мм
4,05 ₽
Гильзу выбирают не отдельно от стержня
Обозначения алюминий/сталь, алюминий/нержавеющая сталь, сталь/сталь и нержавеющая сталь/нержавеющая сталь описывают два материала: корпус заклёпки и вытяжной стержень. Это влияет на усилие установки, прочность и поведение соединения в среде.
Лёгкая алюминиевая гильза подходит не для каждого силового узла, а полностью нержавеющее исполнение не требуется автоматически в сухом помещении. Выбор делают по нагрузке, материалу соединяемых деталей, коррозии и требованиям к внешнему виду.
- суммарная толщина соединяемого пакета;
- диаметр подготовленного отверстия;
- нагрузка на срез и растяжение;
- материалы соединяемых листов;
- влага, соли, температура и гальваническая совместимость.
Диапазон захвата важнее общей длины
Рабочий диапазон показывает, какую толщину пакета заклёпка способна стянуть и сформировать замыкающую головку. Слишком короткая не сформирует соединение, слишком длинная может дать неправильную форму обратной головки и неплотный прижим.
Диаметр отверстия должен соответствовать заклёпке и допускам. Овальное, увеличенное или заусенённое отверстие снижает качество посадки. Перед серией проверяют образец на том же материале и толщине.
Инструмент под материал и диаметр
Ручной, аккумуляторный или пневмогидравлический инструмент выбирают по диаметру, материалу и объёму работ. Насадка должна соответствовать стержню. После установки проверяют плотность прижима, положение головки и корректный обрыв стержня.
