Fasty1131407AM
FG Дюбель для крепления строительных лесов 14×70
FG дюбель леса d0 = 14,0 мм, длина дюбеля L = 70,0 мм
- Артикул
- 1131407AM
- Длина MGV Ls
- 90,0-550,0 мм
- Длина дюбеля L
- 70,0 мм
- Производитель
- Fasty
18,75 ₽
Решение Fasty
Крепление строительных лесов Fasty
Дюбели, анкерные элементы и принадлежности Fasty для предусмотренного проектом крепления рамных и хомутовых лесов к зданию.
- Система
- анкерный элемент, дюбель и связь с рамой
- Исходные данные
- схема лесов, основание, фасадные слои и нагрузка
- Контроль
- испытания и осмотр по проекту производства работ
Анкерные элементы Fasty для лесов и рамного монтажа
Точку крепления подбирают по материалу стены, схеме лесов и расчётному усилию. Длина анкера должна учитывать ненесущие фасадные слои до прочного основания.
Fasty1210111AM
MMS Анкер рамный стандартный (оцинкованная сталь) 8х 70 10×110
Анкер рамный MMS 8х 70 мм, оцинк., PZ3.
- Артикул
- 1210111AM
- Глубина отверстия h1
- 55,0 мм
- Диаметр и длина, мм.
- 8х 70
- Длина анкера L
- 110,0 мм
48,31 ₽
Fasty5137111AM

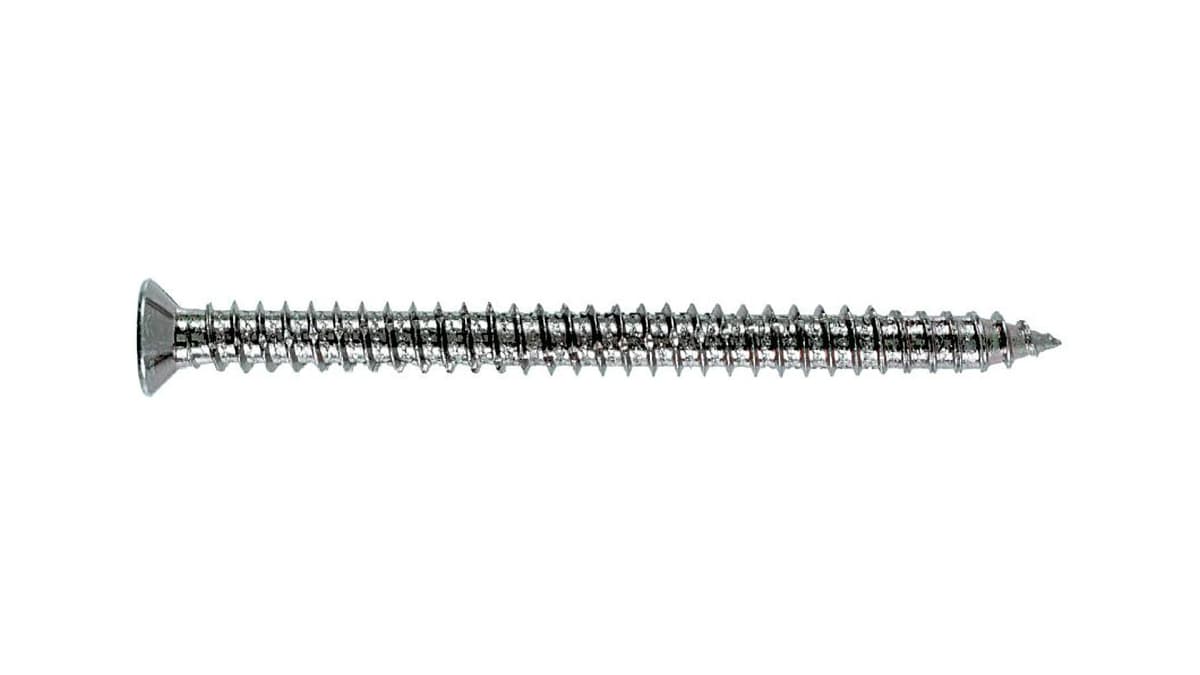

MRS Стеновой шуруп (оцинкованная сталь) 7,5х110
Стеновой шуруп MRS 7,5х110 мм, оцинк., T30.
- Артикул
- 5137111AM
- Диаметр и длина, мм.
- 7,5х110
- Длина шурупа Ls
- 110,0 мм
- Насадка
- T30
23,19 ₽
Fasty1131410AM
FG Дюбель для крепления строительных лесов 14×100
FG дюбель леса d0 = 14,0 мм, длина дюбеля L = 100,0 мм
- Артикул
- 1131410AM
- Длина MGV Ls
- 120,0-550,0 мм
- Длина дюбеля L
- 100,0 мм
- Производитель
- Fasty
21,4 ₽
Fasty1210131AM
MMS Анкер рамный стандартный (оцинкованная сталь) 8х 90 10×130
Анкер рамный MMS 8х 90 мм, оцинк., PZ3.
- Артикул
- 1210131AM
- Глубина отверстия h1
- 55,0 мм
- Диаметр и длина, мм.
- 8х 90
- Длина анкера L
- 130,0 мм
54,41 ₽
Fasty5137113AM
MRS Стеновой шуруп (оцинкованная сталь) 7,5х130
Стеновой шуруп MRS 7,5х130 мм, оцинк., T30.
- Артикул
- 5137113AM
- Диаметр и длина, мм.
- 7,5х130
- Длина шурупа Ls
- 130,0 мм
- Насадка
- T30
30,13 ₽
Fasty1131414AM
FG Дюбель для крепления строительных лесов 14×140
FG дюбель леса d0 = 14,0 мм, длина дюбеля L = 140,0 мм
- Артикул
- 1131414AM
- Длина MGV Ls
- 160,0-550,0 мм
- Длина дюбеля L
- 140,0 мм
- Производитель
- Fasty
25,7 ₽
Fasty1210151AM
MMS Анкер рамный стандартный (оцинкованная сталь) 8х110 10×150
Анкер рамный MMS 8х110 мм, оцинк., PZ3.
- Артикул
- 1210151AM
- Глубина отверстия h1
- 55,0 мм
- Диаметр и длина, мм.
- 8х110
- Длина анкера L
- 150,0 мм
59,94 ₽
Fasty5137115AM
MRS Стеновой шуруп (оцинкованная сталь) 7,5х150
Стеновой шуруп MRS 7,5х150 мм, оцинк., T30.
- Артикул
- 5137115AM
- Диаметр и длина, мм.
- 7,5х150
- Длина шурупа Ls
- 150,0 мм
- Насадка
- T30
37,2 ₽
Fasty1131209
MGV Крепление строительных лесов
MGV болт леса ds = 12,0 мм, длина Ls = 90,0 мм
- Артикул
- 1131209
- Длина Ls
- 90,0 мм
- Полезная длина
- 15,0 мм
- Производитель
- Fasty
132,63 ₽
Fasty1210181AM
MMS Анкер рамный стандартный (оцинкованная сталь) 8х130 10×180
Анкер рамный MMS 8х130 мм, оцинк., PZ3.
- Артикул
- 1210181AM
- Глубина отверстия h1
- 55,0 мм
- Диаметр и длина, мм.
- 8х130
- Длина анкера L
- 180,0 мм
72,92 ₽
Fasty5137118AM
MRS Стеновой шуруп (оцинкованная сталь) 7,5х180
Стеновой шуруп MRS 7,5х180 мм, оцинк., T30.
- Артикул
- 5137118AM
- Диаметр и длина, мм.
- 7,5х180
- Длина шурупа Ls
- 180,0 мм
- Насадка
- T30
50,27 ₽
Крепление задаёт устойчивость всей системы
Анкерные связи воспринимают усилия от строительных лесов и передают их на здание. Расположение, шаг и число точек назначают по схеме лесов, высоте, облицовке, ветровому району и условиям эксплуатации. Покупка анкера без этой схемы не определяет безопасную расстановку.
Основанием должна служить несущая часть стены. Штукатурка, утеплитель и облицовка входят в свободную или полезную длину, но не заменяют глубину анкеровки. Для многослойного фасада заранее измеряют расстояние до прочного материала.
- тип и геометрия устанавливаемых лесов;
- материал стены и фактическая прочность основания;
- толщина отделки, утеплителя и воздушного зазора;
- расчётное усилие в каждой связи;
- возможность испытания и последующего контроля точки.
Дюбель и анкерный элемент работают вместе
В ассортименте Fasty есть специальные дюбели FG и анкерные элементы, а также рамные анкеры и стеновые шурупы для близких монтажных задач. Их совместимость определяется диаметром, длиной, способом передачи усилия и материалом основания, а не только резьбой.
Отверстие бурят требуемого диаметра и очищают. Глубина должна обеспечивать полную рабочую зону дюбеля. После установки контролируют отсутствие трещин, плотность посадки и состояние анкерной связи.
Проверка на объекте
Если материал кладки неизвестен или неоднороден, расчёт дополняют пробными испытаниями. Результаты одной стены нельзя автоматически переносить на другой участок здания. Периодический осмотр связей выполняют вместе с контролем самих лесов.
