Fasty1121910AM

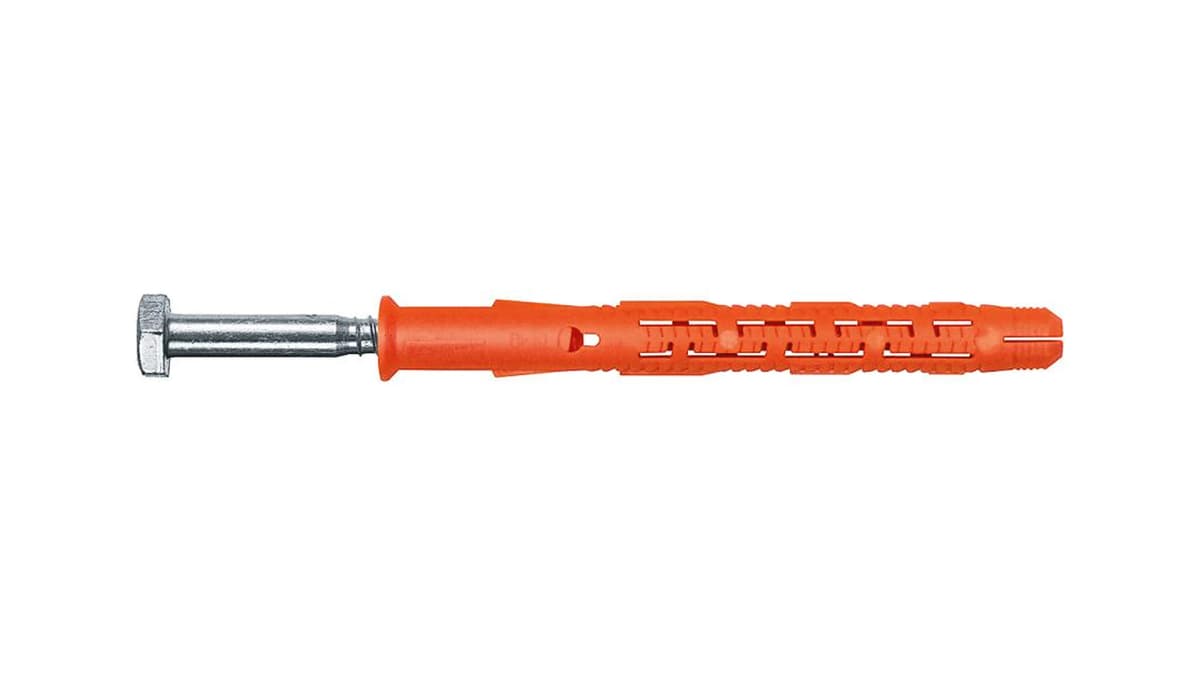

BF Универсальный фасадный дюбель 10×100 HEX (оцинкованная сталь)
BF Универсальный фасадный дюбель 10×100, HEX, оцинкованная сталь.
- Артикул
- 1121910AM
- Диаметр
- 10 мм
- Длина
- 100 мм
- Диаметр и длина, мм.
- 10х100
50,79 ₽
Решение Fasty
Крепление Fasty для вентилируемых фасадов
Фасадные дюбели BF, BFK, FS и FSK для крепления кронштейнов и элементов подсистемы к минеральным основаниям.
- Серии
- BF, BFK, FS и FSK
- Узел
- кронштейн или элемент фасадной подсистемы
- Проверить
- основание, распорную зону, головку и покрытие
Фасадные дюбели Fasty по серии и исполнению
Серии различаются геометрией распорной зоны, бортиком, головкой крепежа и материалом либо покрытием стального элемента. Подбор выполняют по основанию и расчёту фасадной системы.
Fasty1120610AM
BFK Универсальный фасадный дюбель с бортиком 10×100 10.9 (оцинкованная сталь)
BFK Универсальный фасадный дюбель с бортиком 10×100 10.9, оцинкованная сталь.
- Артикул
- 1120610AM
- Диаметр
- 10 мм
- Длина
- 100 мм
- Диаметр и длина, мм.
- 10х100
54,16 ₽
Fasty1191910
FS-SS Фасадный дюбель 10×100 HEX (оцинкованная сталь)
FS-ST Фасадный дюбель 10×100, HEX, оцинкованная сталь.
- Артикул
- 1191910
- Диаметр
- 10 мм
- Длина
- 100 мм
- Диаметр и длина, мм.
- 10х100
50,79 ₽
Fasty1190610R/200
FSK Фасадный дюбель с бортиком 10×100 (нержавеющая сталь A4)
FSK Фасадный дюбель с бортиком 10×100, нержавеющая сталь A4.
- Артикул
- 1190610R/200
- Диаметр
- 10 мм
- Длина
- 100 мм
- Диаметр и длина, мм.
- 10х100
317,54 ₽
Fasty1121410AMF

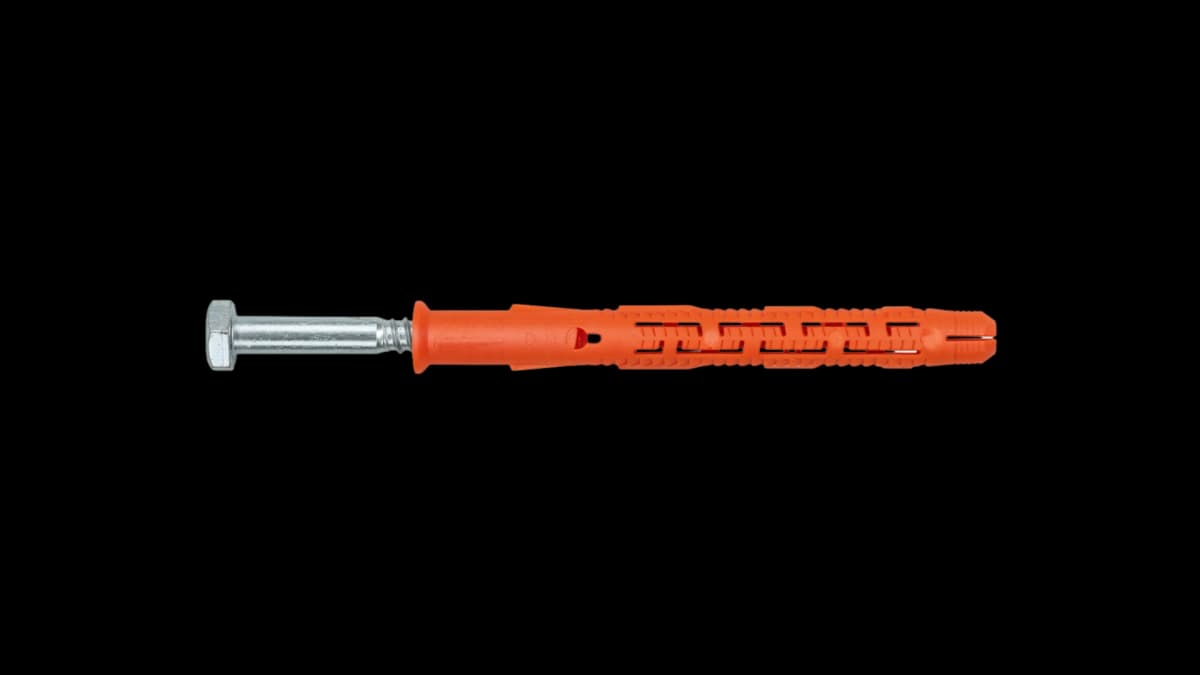

BF Универсальный фасадный дюбель 10×100 HEX (шерардирование)
BF Универсальный фасадный дюбель 10×100, HEX, шерардирование.
- Артикул
- 1121410AMF
- Диаметр
- 10 мм
- Длина
- 100 мм
- Диаметр и длина, мм.
- 10х100
58,05 ₽
Fasty1120610AMF

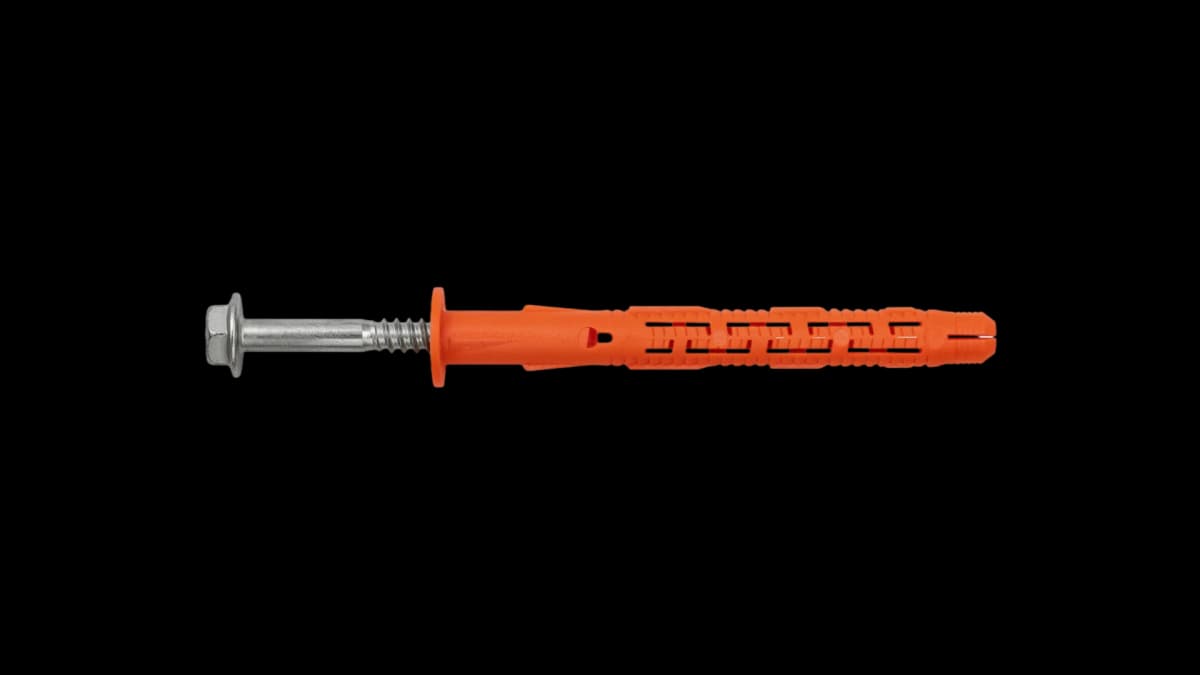

BFK Универсальный фасадный дюбель с бортиком 10×100 10.9 (шерардирование)
BFK Универсальный фасадный дюбель с бортиком 10×100 10.9, шерардирование.
- Артикул
- 1120610AMF
- Диаметр
- 10 мм
- Длина
- 100 мм
- Диаметр и длина, мм.
- 10х100
25,28 ₽
Fasty1191410
FS-SS Фасадный дюбель 10×100 HEX (шерардирование)
FS-SS Фасадный дюбель 10×100, HEX, шерардирование.
- Артикул
- 1191410
- Диаметр
- 10 мм
- Длина
- 100 мм
- Диаметр и длина, мм.
- 10х100
58,05 ₽
Fasty1190610/200
FSK Фасадный дюбель с бортиком 10×100 10.9 (оцинкованная сталь)
FSK Фасадный дюбель с бортиком 10×100 10.9, оцинкованная сталь.
- Артикул
- 1190610/200
- Диаметр
- 10 мм
- Длина
- 100 мм
- Диаметр и длина, мм.
- 10х100
54,16 ₽
Fasty1122110AM

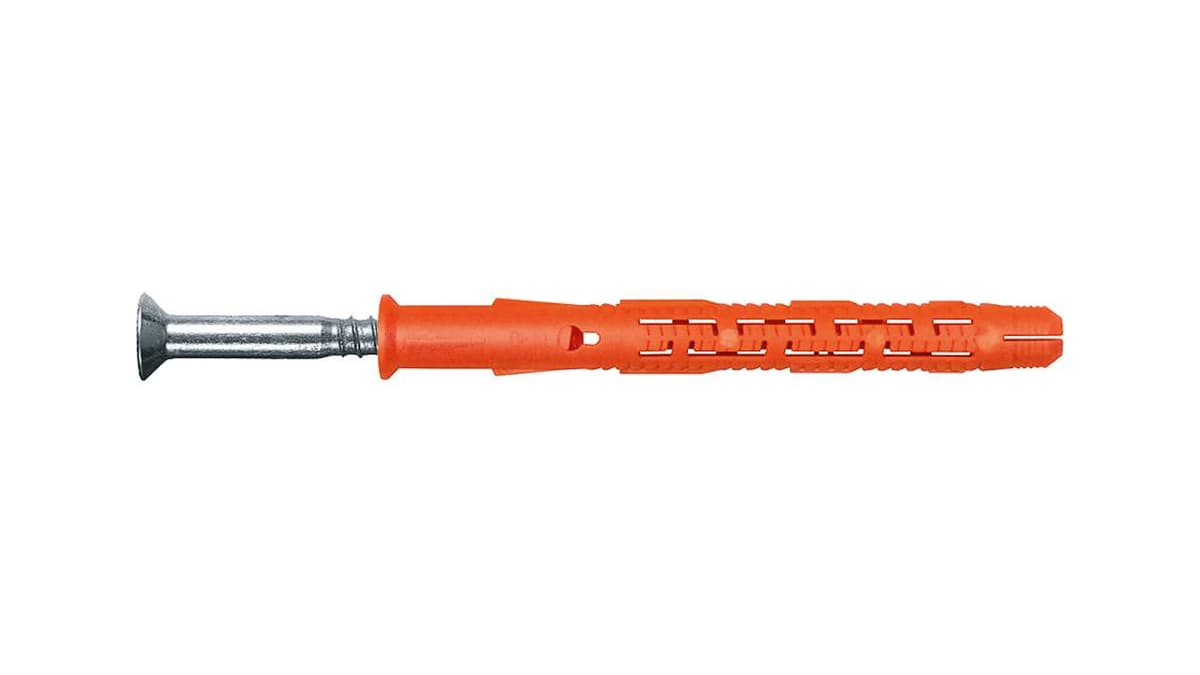

BF Универсальный фасадный дюбель 10×100 T40 (оцинкованная сталь)
BF Универсальный фасадный дюбель 10×100, T40, оцинкованная сталь.
- Артикул
- 1122110AM
- Диаметр
- 10 мм
- Длина
- 100 мм
- Диаметр и длина, мм.
- 10х100
50,79 ₽
Fasty1120610AMS

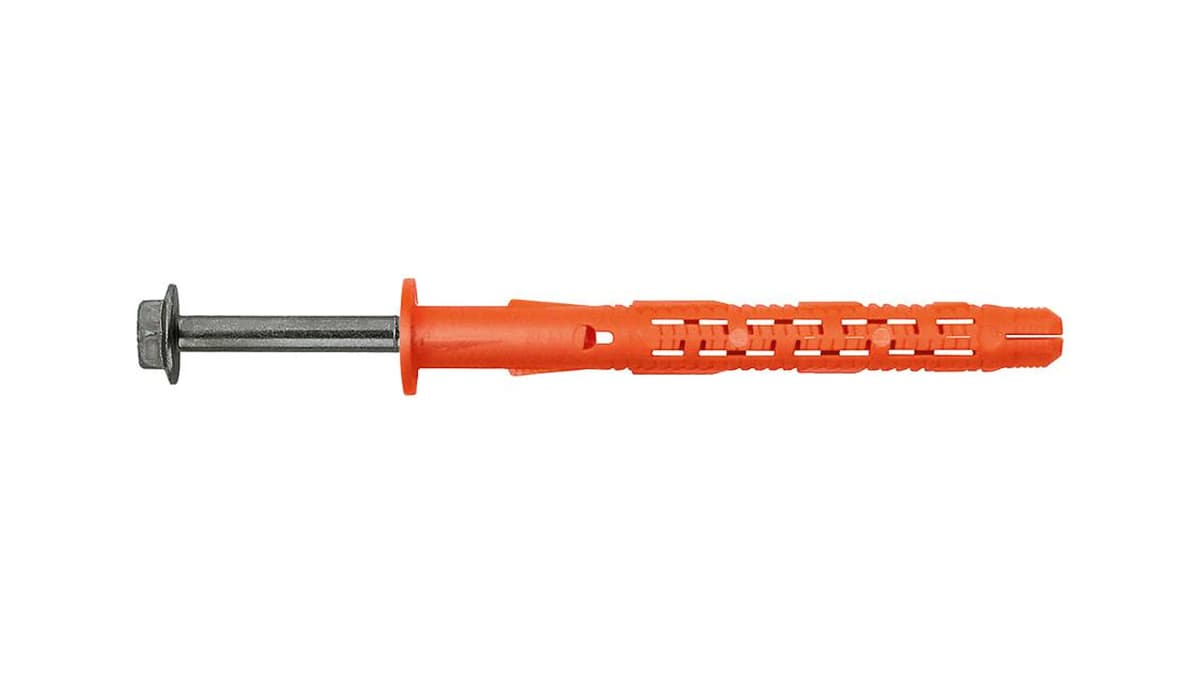

BFK Универсальный фасадный дюбель с бортиком 10×100 10.9 (magnisilver)
BFK Универсальный фасадный дюбель с бортиком 10×100 10.9, magnisilver.
- Артикул
- 1120610AMS
- Диаметр
- 10 мм
- Длина
- 100 мм
- Диаметр и длина, мм.
- 10х100
61,88 ₽
Fasty1191912
FS-SS Фасадный дюбель 10×120 HEX (оцинкованная сталь)
FS-ST Фасадный дюбель 10×120, HEX, оцинкованная сталь.
- Артикул
- 1191912
- Диаметр
- 10 мм
- Длина
- 120 мм
- Диаметр и длина, мм.
- 10х120
63,46 ₽
Fasty1190610F/200Q
FSK Фасадный дюбель с бортиком 10×100 10.9 (шерардирование, белый)
FSK Фасадный дюбель с бортиком 10×100 10.9, шерардирование, белый.
- Артикул
- 1190610F/200Q
- Диаметр
- 10 мм
- Длина
- 100 мм
- Диаметр и длина, мм.
- 10х100
61,88 ₽
Основание определяют на объекте
Одинаковый фасадный кронштейн может крепиться к бетону, полнотелому или пустотелому кирпичу и другим минеральным основаниям. Их несущая способность и поведение распорной зоны различаются. Марку крепежа назначают после идентификации основания и, когда требуется проектом, натурных испытаний на вырыв.
Увеличенная рабочая зона применяется там, где нужна более развитая зона передачи усилия, но это не означает автоматическую пригодность для любого слабого материала. Диаметр, длину и глубину анкеровки подтверждают расчётом и данными конкретного артикула.
- материал и фактическое состояние стены;
- толщина штукатурки, утеплителя и выравнивающих слоёв;
- толщина кронштейна и требуемая полезная длина;
- тип головки и доступ монтажного инструмента;
- условия коррозии крепёжного элемента.
Бортик и головка — часть узла
BF и BFK, FS и FSK образуют близкие по назначению, но не взаимозаменяемые семейства. Бортик влияет на опирание дюбеля, а HEX или Torx — на способ затяжки и доступ к головке. Нужное исполнение согласуют с отверстием кронштейна и монтажной картой системы.
Покрытие стального элемента выбирают по условиям эксплуатации. В каталоге встречаются оцинкованные, шерардированные, MagniSilver и нержавеющие варианты. Их нельзя объединять под общим словом «оцинковка» или назначать только по внешнему виду.
Контроль монтажа
Отверстие выполняют буром нужного диаметра и очищают, затем контролируют глубину, посадку бортика и затяжку. Крепёж с повреждённой гильзой, деформированной головкой или неизвестной маркировкой не используют в расчётном узле.
