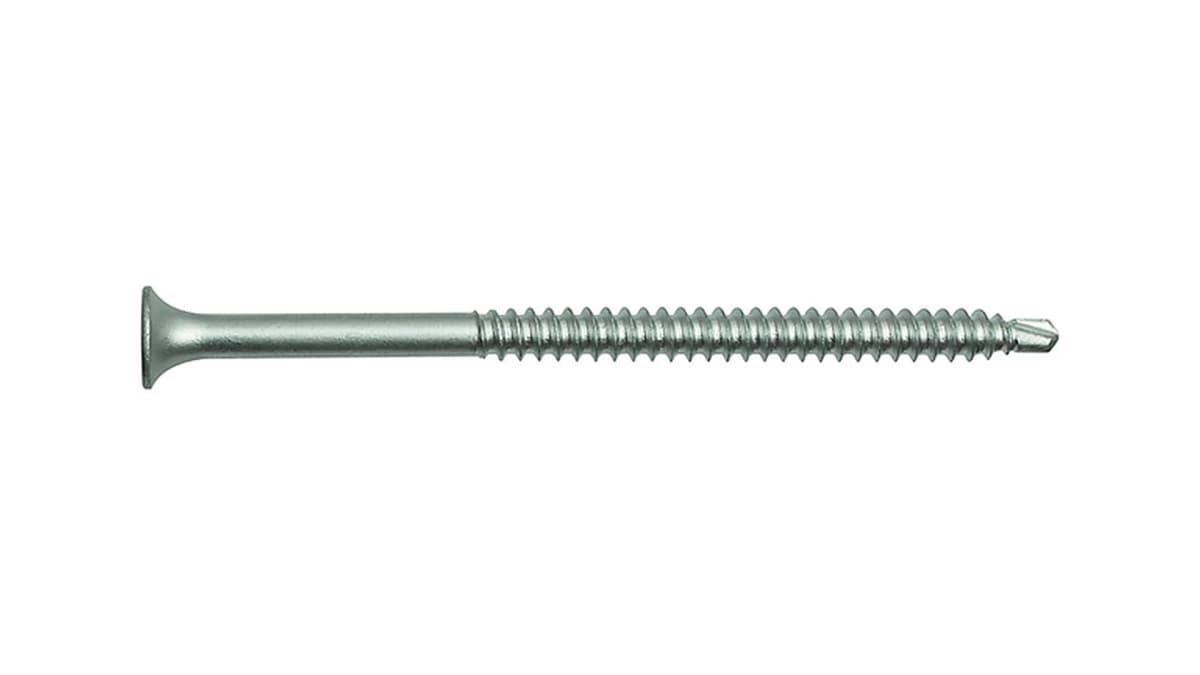

FastyP1531001
EDS-B Винт самосверлящий со сверлом 4.8×100
EDS-B 4.8×100, покрытие MagniSilver.
- Артикул
- P1531001
- Диаметр
- 4,8 мм
- Длина винта L
- 100 мм
- Диаметр и длина, мм.
- 4,8х100
13,82 ₽
Решение Fasty
Крепление Fasty для теплоизоляции
Крепёж Fasty для фиксации теплоизоляционных материалов, фасадных плит и комплектующих к металлическим и минеральным основаниям.
- Материалы
- изоляционные плиты и фасадные комплектующие
- Основания
- стальные и минеральные по исполнению крепежа
- Главный размер
- толщина всего закрепляемого пакета
Крепёж теплоизоляции Fasty
Подборка включает винтовой и фасадный крепёж. Тип изделия зависит от основания, толщины изоляционного пакета, материала облицовки и принятой фасадной системы.

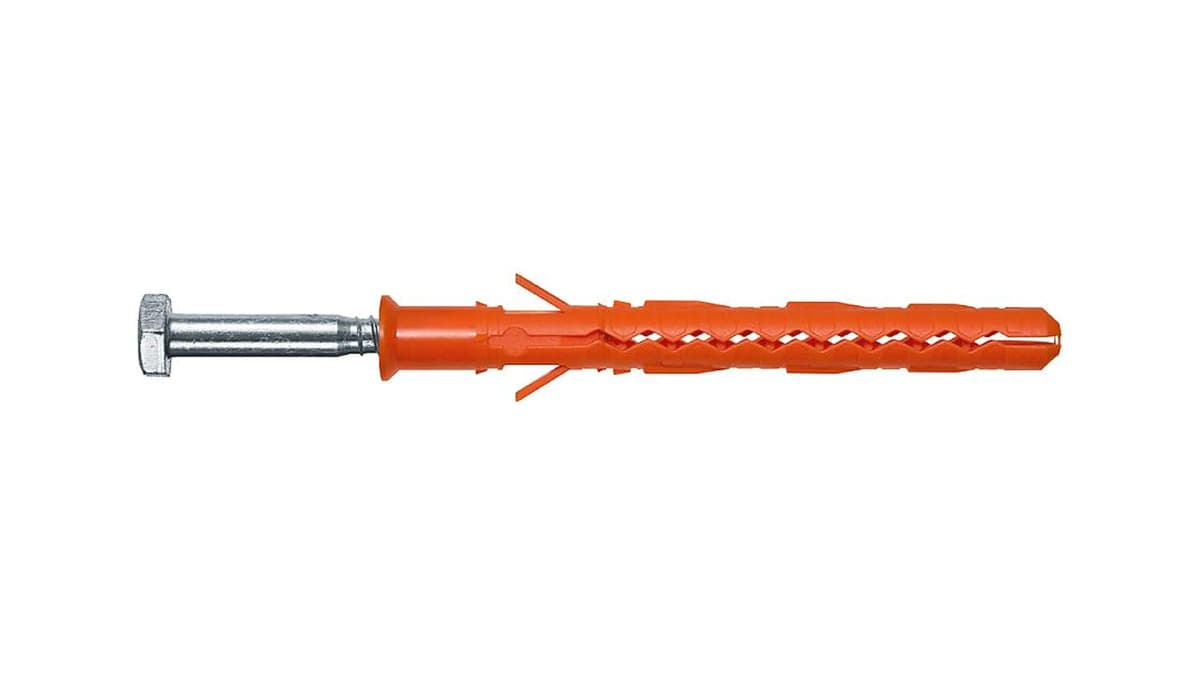

Fasty1191910
FS-SS Фасадный дюбель 10×100 HEX (оцинкованная сталь)
FS-ST Фасадный дюбель 10×100, HEX, оцинкованная сталь.
- Артикул
- 1191910
- Диаметр
- 10 мм
- Длина
- 100 мм
- Диаметр и длина, мм.
- 10х100
50,79 ₽
Fasty1190610R/200
FSK Фасадный дюбель с бортиком 10×100 (нержавеющая сталь A4)
FSK Фасадный дюбель с бортиком 10×100, нержавеющая сталь A4.
- Артикул
- 1190610R/200
- Диаметр
- 10 мм
- Длина
- 100 мм
- Диаметр и длина, мм.
- 10х100
317,54 ₽
FastyP1531101
EDS-B Винт самосверлящий со сверлом 4.8×110
EDS-B 4.8×110, покрытие MagniSilver.
- Артикул
- P1531101
- Диаметр
- 4,8 мм
- Длина винта L
- 110 мм
- Диаметр и длина, мм.
- 4,8х110
18,16 ₽

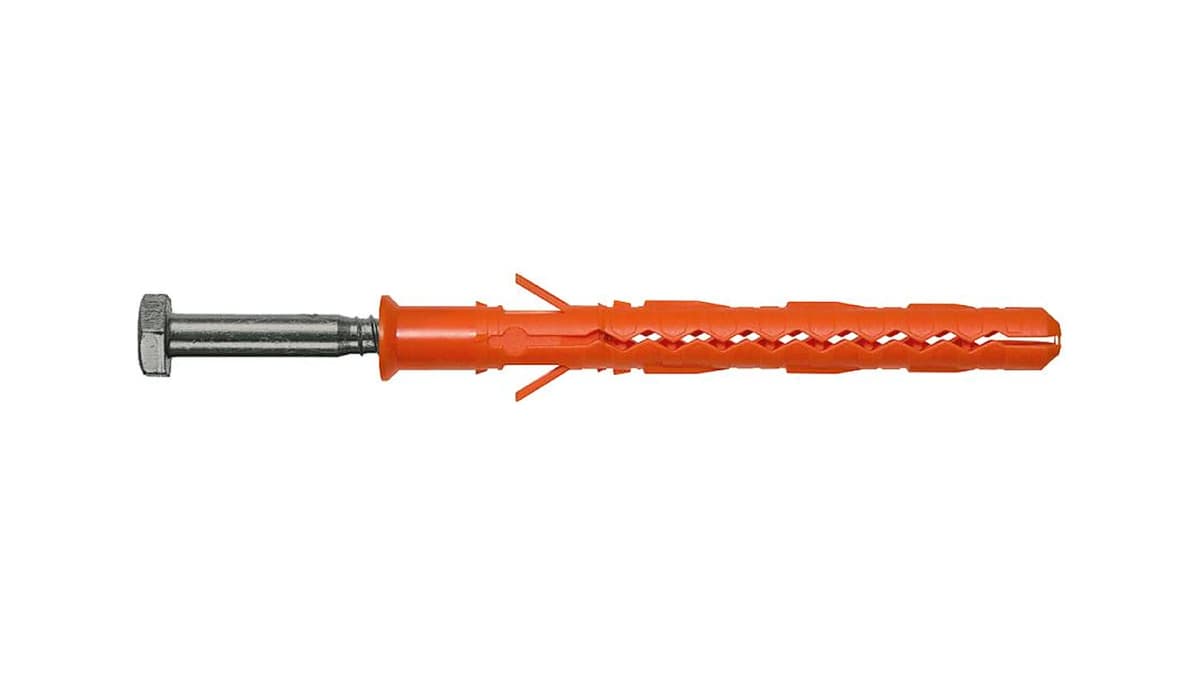

Fasty1191410
FS-SS Фасадный дюбель 10×100 HEX (шерардирование)
FS-SS Фасадный дюбель 10×100, HEX, шерардирование.
- Артикул
- 1191410
- Диаметр
- 10 мм
- Длина
- 100 мм
- Диаметр и длина, мм.
- 10х100
58,05 ₽
Fasty1190610/200
FSK Фасадный дюбель с бортиком 10×100 10.9 (оцинкованная сталь)
FSK Фасадный дюбель с бортиком 10×100 10.9, оцинкованная сталь.
- Артикул
- 1190610/200
- Диаметр
- 10 мм
- Длина
- 100 мм
- Диаметр и длина, мм.
- 10х100
54,16 ₽
FastyP1531201
EDS-B Винт самосверлящий со сверлом 4.8×120
EDS-B 4.8×120, покрытие MagniSilver.
- Артикул
- P1531201
- Диаметр
- 4,8 мм
- Длина винта L
- 120 мм
- Диаметр и длина, мм.
- 4,8х120
35,35 ₽
Fasty1191912
FS-SS Фасадный дюбель 10×120 HEX (оцинкованная сталь)
FS-ST Фасадный дюбель 10×120, HEX, оцинкованная сталь.
- Артикул
- 1191912
- Диаметр
- 10 мм
- Длина
- 120 мм
- Диаметр и длина, мм.
- 10х120
63,46 ₽

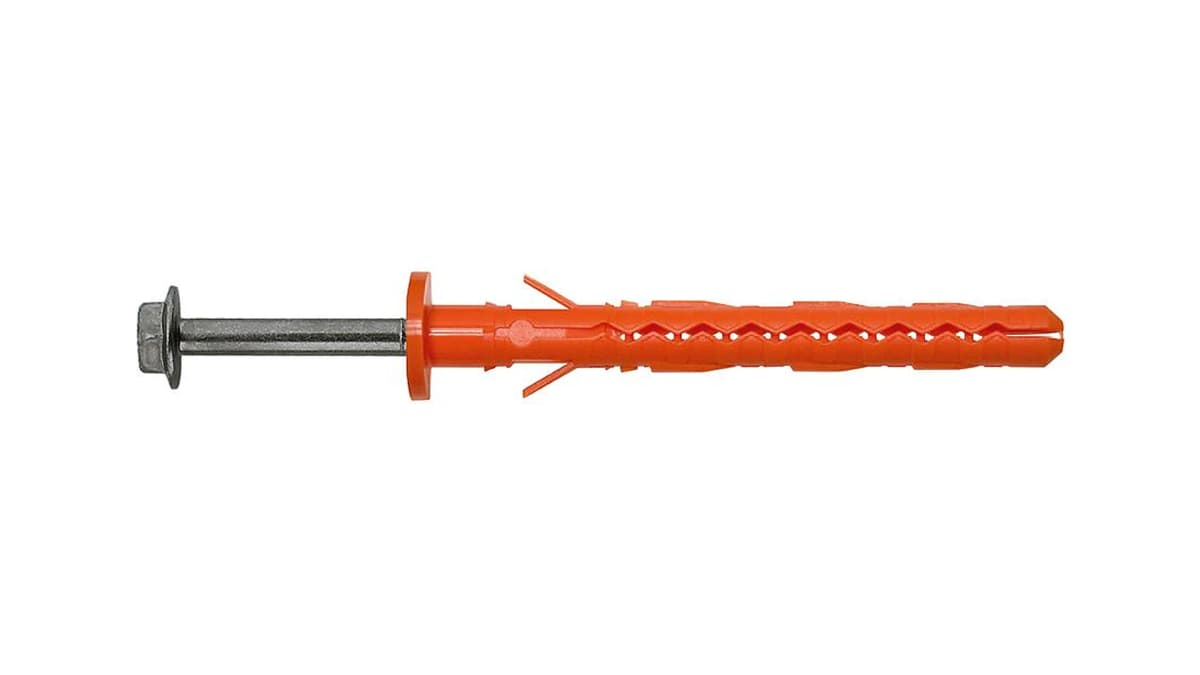

Fasty1190610F/200Q
FSK Фасадный дюбель с бортиком 10×100 10.9 (шерардирование, белый)
FSK Фасадный дюбель с бортиком 10×100 10.9, шерардирование, белый.
- Артикул
- 1190610F/200Q
- Диаметр
- 10 мм
- Длина
- 100 мм
- Диаметр и длина, мм.
- 10х100
61,88 ₽
FastyP1530501
EDS-B Винт самосверлящий со сверлом 4.8×50
EDS-B 4.8×50, покрытие MagniSilver.
- Артикул
- P1530501
- Диаметр
- 4,8 мм
- Длина винта L
- 50 мм
- Диаметр и длина, мм.
- 4,8х50
6,92 ₽
Fasty1191412
FS-SS Фасадный дюбель 10×120 HEX (шерардирование)
FS-SS Фасадный дюбель 10×120, HEX, шерардирование.
- Артикул
- 1191412
- Диаметр
- 10 мм
- Длина
- 120 мм
- Диаметр и длина, мм.
- 10х120
72,54 ₽
Fasty1190610F/200
FSK Фасадный дюбель с бортиком 10×100 10.9 (шерардирование, оранжевый)
FSK Фасадный дюбель с бортиком 10×100 10.9, шерардирование, оранжевый.
- Артикул
- 1190610F/200
- Диаметр
- 10 мм
- Длина
- 100 мм
- Диаметр и длина, мм.
- 10х100
24,73 ₽
Крепёж выбирают по полному слою
В расчёт полезной длины входит не только утеплитель. Учитывают облицовочный или прижимной элемент, возможный зазор, старую отделку и толщину ненесущих слоёв до основания. Анкеровочная часть должна работать в несущем материале на глубине, предусмотренной системой.
Для металлического профиля применяют самосверлящие или остроконечные винты соответствующей сверлящей способности. Для минерального основания используют фасадный дюбель. Перенос винта для стали в бетон или дюбеля для бетона в тонкий лист по совпадению длины недопустим.
- толщина утеплителя и всех промежуточных слоёв;
- материал и толщина несущего основания;
- тип прижимного элемента или шайбы;
- ветровая нагрузка и схема расстановки;
- условия коррозии и герметизации узла.
Не смешивать крепление плиты и подсистемы
Крепёж теплоизоляционной плиты и анкер фасадного кронштейна выполняют разные функции. Первый удерживает материал или прижимной элемент, второй передаёт усилия от подсистемы в стену. Даже если оба находятся в одном фасаде, их расчёт и контроль ведутся отдельно.
Головка, шайба и бортик должны соответствовать закрепляемому материалу и не прорезать его при затяжке. Чрезмерная затяжка деформирует мягкую изоляцию, а недостаточная не обеспечивает требуемого прижима.
Проверка по монтажной карте
Перед закупкой сверяют серию крепежа с альбомом технических решений фасадной системы. В карточке артикула проверяют диаметр, длину, материал, покрытие и тип головки; схема и количество точек задаются проектом.
